原料由星型阀经斜管通过分级室进入粉碎室，受到冲击锤激烈的冲击，同时在冲击锤与衬板间的间隙处受到冲击、摩擦、剪切。被粉碎的物料随气流上升至分级轮处进行分级，将符合细度要求的微粉排出。
本机集机械粉碎和气流分级为一体，是一种新型组合型设备，结构紧凑。
本机带有分体机构，把分级和粉碎部件一分二，便于检查、清洗、维修。
生产能力大，原料颗粒最大可达15mm左右，产品粒径d97=6-150um范围内可任意调节。
一般适用于莫氏硬度3.5级的物料。采用特殊耐磨材料，可适用于物料硬度莫氏7级。

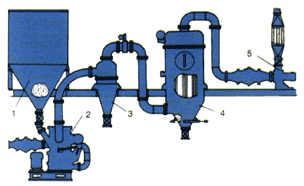

1、料仓
2、主机
3、旋风分离器
4、布袋捕集器
5、高压风机
农药、石灰石、滑石、高岭土、二氧化硅、刚玉、石蜡、氢氧化铝、乳糖、可可混合物等。
|
|
JCF300 |
JCF400 |
JCF630 |
JCF1000 |
JCF1250 |
|||||
|
分级 |
粉碎 |
分级 |
粉碎 |
分级 |
粉碎 |
分级 |
粉碎 |
分级 |
粉碎 |
|
|
电机功率mm |
3 |
7.5 |
7.5 |
18.5 |
11 |
379（45） |
15 |
75（90） |
30 |
160 |
|
转速 max r/min |
8000 |
7000 |
6000 |
5600 |
4000 |
3550 |
2400 |
2250 |
2000 |
1800 |
|
加料量 Kg/h |
20~150 |
40-400 |
50-1000 |
400-3000 |
3000-4500 |
|||||
|
重量 Kg |
700 |
807 |
2450 |
5330 |
7000 |
|||||
|
外形尺寸 mm |
1190*790*1180 |
1460×780×1707 |
2145×1330×1710 |
3460×1866×2350 |
3700*2300*2630 |
|||||
|
原料粒径 max mm |
3 |
5 |
5mm |
15 |
15 |
|||||
|
产品粒径d97 um |
5-120 |
6-120 |
10-120 |
8-150 |
9-200 |
|||||
