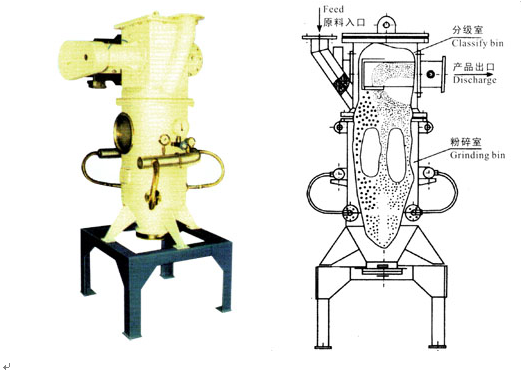

工作原理

物料进入粉碎室，超音速喷射流在粉碎室下部形成向心逆喷射流场，在压差作用下，使磨底物料流态化，被加速的物料在多喷嘴的交汇点汇合，产生剧烈的冲击碰撞摩擦而粉碎，被粉碎的细粉随气流一起运动至上部的涡轮分级机处，在离心力作用下，将符合细度要求的微粉排出。

特点

QLD型流化床式气流粉碎机集粉碎、分级、混合、均化机理于一体，实现联机作业独特的优点。 •冲击速度高，颗粒受到气流喷嘴加速后对冲撞击，撞击速度是两相对速度的迭加，粉碎效率高。

能耗低，与其它类型的气流磨相比，可节能三分之一。

磨损极小，由于主要的粉碎作用是颗粒在流化床中的相互冲击和碰撞，高速粒子很少碰撞磨壁以及物料不通过喷嘴，可用于高硬度物料的粉碎。筒体内部采用贴陶瓷材质，安装陶瓷分级轮更加适合高纯度物料的粉碎（如电池材料、氧化铝、氧化锆等）。

内装涡轮式超细分级机，分级精度高，产品粒度分布范围较窄。

自动控制功能，操作十分方便。

噪音小。

结构紧凑，占地面积较小。

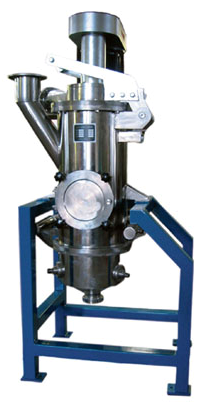

锂电池、高新陶瓷陶瓷行业用QLD气流粉碎机定制

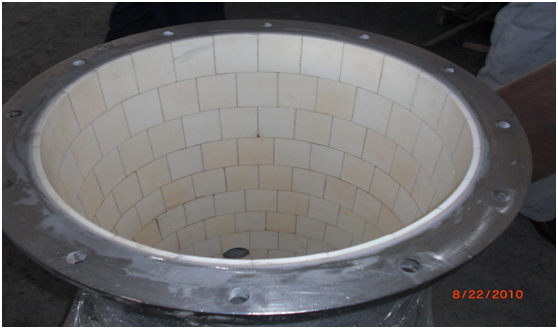

筒体内贴陶瓷

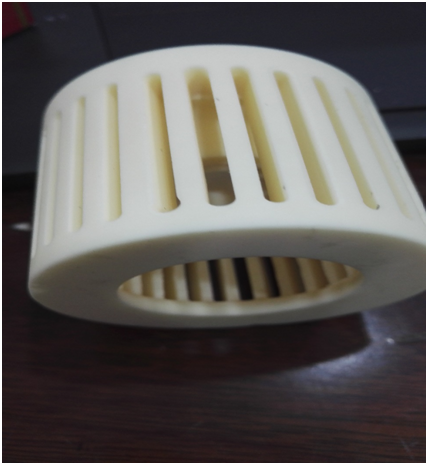

陶瓷分级轮

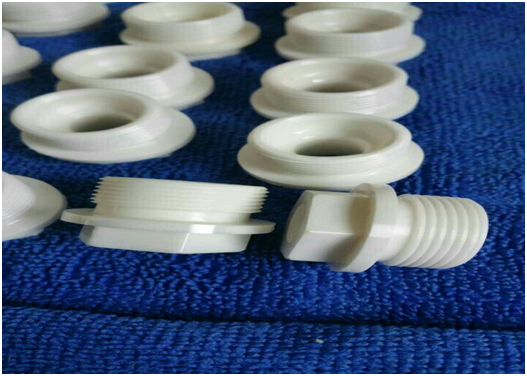

陶瓷喷嘴

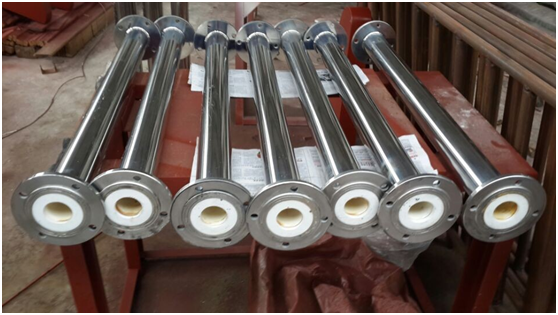

陶瓷管道

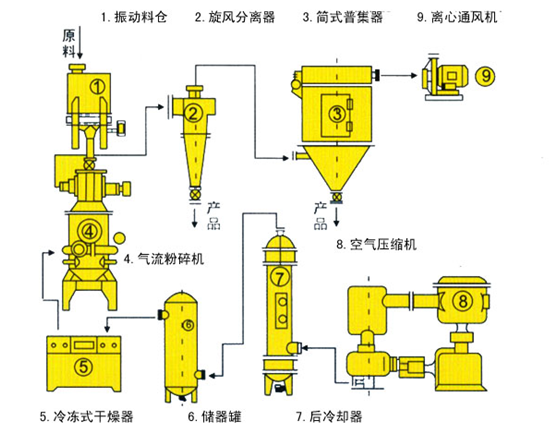

QLD流化床式气流粉碎机工艺流程图

物料性质	物料名称（代表例）
高纯物料	荧光粉特种陶瓷硅胶氧化铝
高硬物料	碳化钨碳化硅碳化硼氧化钨 氧化锆氧化硅金刚砂
热敏性物料	调色剂农药
塑性材料	各种树脂制品
难粉碎物料	片状云母石墨滑石粉
高密度多孔性物料	硅胶

QLD型流化床式气流粉碎机主要技术参数

参数	型号
	QLD100	QLD250		QLD 350				QLD 450	QLD 680
粉碎压力 (Mpa) pulverizing pressure	0.6-1.2	0.6-1.2		0.6-1.2				0.6-1.2	0.6-1.2
耗气量 (m3/min) air volume	1.8-3.6	4-7.2		8-12				16-22	33-44
处理量 (Kg/h) capacity	2-10	10-100			20-250			50-500	120-1500
分级机最大转速 (r/min) speed of classifier	22000	16000				8000		6000	4000
细度 (μm) particle size	2-50	2-50				2-50		2-50	2-50
外形尺寸 (mm) dimension	510×560×1670	400×550×1250					600×750×1620	1030×970×2014	1140×1075×2504
设备净重 (Kg) weight	150kg	180	270					530	970
系统总功率 (Kw) system powder	-20KW	37-45	65-90					132-160	300-335

QLZ型流化床式气流粉碎机

QLZ型流化床式气流粉碎机是新一代超微气流粉碎设备。集国际上先进的多喷管技术、流化床技术及立式分级技术于一身，实现了流场多元化、料层流态化、分级立式化及机电一体化组合技术系统，是气流磨的发展方向。最大特点是：

1、PSD粒子的分布更加集中；

2、采用重量控制的方式，能最大限度的提升产量。与FSZ型分级机组成的生产线广泛应用于打印机、复印件碳粉（墨粉）的生产。

技术参数

型号	耗气量	工作压力	处理能力
QLZ100	3.5m3/min	0.6-0.9Mpa	2-10kg/h
QLZ350	10-12m3/min	0.6-0.9Mpa	10-100kg/h
QLZ450	18-25m3/min	0.6-0.9Mpa	30-400kg/h
QLZ680	45-55m3/min	0.6-0.9Mpa	100-1500kg/h

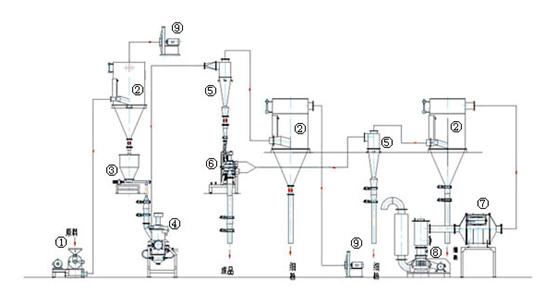

墨粉粉碎及分级流程图

1-粗粉碎机

2-捕集器

3-螺杆加料器

4-QLZ450流化床式气流粉碎机

5-旋风分离器

6-FSZ400分级机

7-罗茨风机过滤器

8-罗茨风机

9-风机
