工作原理

物料由加料器输送入加料管中被风机抽吸到分级室内，在分级锥处充分分散，由于转子产生的强大离心力作用，粗颗粒被甩至筒壁，细粉岁气流穿过转子叶片间隙由上部出口排出、进入系统的捕集装置，粗颗粒在淘析圈和加料管的间隙处由于二次空气风筛作用，把混入粗颗粒中细粒进一步析出，送至分级室作再一次分级，粗大颗粒沿筒壁而下，从粗粉出口处由星形卸料阀排出。

适应范围

该机适用于化工、矿产、建材、电子、制药、农药、涂料、染料、食品、冶金、饲料等行业，能对各种有机物和无机物等几千种物料进行干式分级。

特点

该机为干式空气分级机，是带有二次进风和分级转子的离心式分级机。一般适用于不粘性物料的分级。适用于各种有机物和无机物的分级。分级范围宽度，3μm-150μm范围内可供选择，一般情况下能获得<10 μm含量达97-100%的超微粉。

可分级球状、薄片状和纤维状的颗粒。也可对不同密度的物料进行分离，如从再生橡胶中分离纤维和木屑。

分级精度高，分级转子采用流体力学的原理，产生一种强制涡流，制造出强而有力的稳定的离心力场，获得精密的分级d75/d25=1.1-1.5。

分级效率高，极好的分级转子和二次进风的风筛作用，使牛顿效率达η=60-90%以上。

该机把复杂的流体理论简化成简单的结构。因此，操作、维修、清洗均较方便，分级粒径的大小易于调整。

设备结构紧凑，占地面积小，安装方便，无噪音，低振动。

可与机械粉碎机或气流粉碎机联合闭回路操作，生产能力可增加一倍。闭路操作时允许热敏性，低融点物料在机械粉碎机中粉碎。

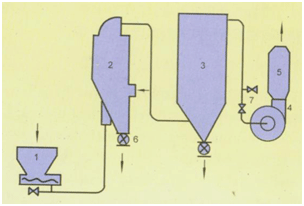

FQZ系列分级机流程图示意图

1、加料器 Feeder

2、超微分级机 Superfine Separator

3、高效除尘器 High Efficiency Collector

4、高压风机 High Pressure Blower

5、消音器 Noise Eliminator

6、星形阀 Star Valve

7、碟阀 Butterfly Valve

FQZ系列分级机技术参数

主要技术参数 MAIN TECHNICAL PARAMETERS	FQZ500	FQZ750	FQZ1000	FQZ1100
转子电机功率 POWER OF FOTOR MOTOR	1.5kw	11kw	22kw	30kw
最大转速 MAX.REVOLUTION	1700r/min	2300r/min	2200r/min	1100
空气量 AIR VOLUME	25-40m3/min	40-70m3/min	80-120m3/min	100-150m3/min
生产能力 CAPACITY	-350kg/h	300-700kg/h	600-1200kg/h	800-2000
主机外形尺寸 MAIN MACHINE SIZE	￠470×2150mm	1603×1190×2720mm	1690×1290×2950mm	1790×1390×2950mm
主机重量(包括电机) WEIGHT	428kg	762kg	1070kg	1200kg
风机功率 FAN POWER	5.5KW	37KW	55KW	75KW
粉碎细度(μm) Grinding Size	3-150	3-150	3-150	3-150
